▼產品概述

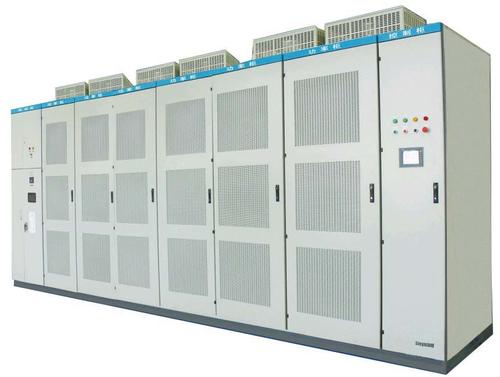

    低壓無功動態補償裝置是全自動、數字化、智能化無功動態補償裝置，該裝置在研制過程中，以提高可靠性和實用性作為研究基礎，經過長期實踐和改進，使裝置具有可靠性強、自動化程度高、使用簡單等特點。以其出色的性能應用于力冶金、機械制造、汽車、造船、港運、鐵路、煤礦、化工、油田等絕大數工業場所。

    低壓無功動態補償裝置動態響應速度快（小于20ms），裝置投入運行后既能改善電力網絡系統的功率因素，又能提高輸電線路的傳輸能力和變壓器的負載能力以及穩定負載端的端電壓，從而減少了電力線路的電力能量損失，節能降耗效果顯著。另外，本補償裝置中電容器組配置有相應比例的特制電抗器，具有濾除高次諧波功能，以解決低壓電力用戶由于大量非線性負荷存在而引起的諧波畸變，消除電網污染，降低電能損耗，提高功率因素與產品加工質量，保證生產設備正常運行，使供電質量達到標準。

▼工作原理

    低壓無功動態補償裝置，主要有斷路器、熔斷器、晶閘管過零投切開關組、電抗器、電容器、監控終端、控制系統、柜溫系統、柜體等構成。

    采用晶閘管模塊過零投切開關組投切電容器，當無功電流增大（減?。┑蕉ㄖ禃r，調節器對指定的晶閘管輸出（或）停了觸發脈沖使之導通（或截止），而將電容器投入（退出）運行。

    監控終端采用反饋式監測（三相平衡負荷、采集單相信號；三相不平衡負荷、采集三相信號），以負載的實時無功電流為投切物理量，應用瞬時無功控制理論及網壓支持算法，在10ms 內完成信號數據采集、計算及控制輸出；晶閘管過零投切開關組接到投切指令后，在小于10ms 內完成零電流投入，投切無涌流，對電網無沖擊，并在主電路和開關中采取措施，使運行穩定、安全、可靠。為保證實時跟蹤投切，整個系統響應時間小于20ms，可滿足快變化負載的需要，既能實現快速補償，又克服了傳統無功補償裝置對電容器所產生的危害和自身固有的缺陷。

▼技術特性

◆ 主回路采用晶閘管過零投切開關組，實現全無觸點化。

◆ 實現電流過零投切，無電流沖擊，無振蕩，無補償呆區，延長電容器的使用壽命。

◆ 快速動態響應，20ms 內實現動態跟蹤補償無功功率，無沖擊，無涌流，無過度投切，補償后的功率因數要求達到0.95 以上。

◆ 控制輸入信號來自低壓受電柜負荷相電壓Ua、Ub、Uc、N，負荷電流互感器電流Ia、I*a、Ib、I*b 、Ic、I*c

◆ 補償裝置可就地補償，也可集中補償。

◆ 即使在有諧波的場合仍能控制功率因數，補償度高。

◆ 動態抑制諧波，防止靈敏電子設備的損壞，運行安全可靠。

◆ 抗諧波功能，為防止5 次以上諧波，本裝置裝有特殊匹配的鐵芯電抗器，系統不會發生諧波放大，又能按標準抑制和治理諧波。

◆ 投切方式：采用差容優化投切，采集三相電壓、電流信號，跟蹤系統中無功的變化，以無功電流為控制物理量，以用戶設定的功率因數為投切參考限量，依據模糊控制理論智能選擇電容器組合( 智能投切是針對星—角結合情況)。電容投切控制采用智能控制理論，自動及時地投切電容補償，補償無功功率容量。根據配電系統三相中每一相無功功率的大小智能選擇電容器組合，依據“取平補齊”的原則投入電網，實現電容器投切的智能控制，使整個系統在補償容量足夠的前提下，功率因數達到0.95 以上。

◆ 監控終端控制方式：采用微型計算機原理（CPU）、人機對話界面；自診斷和中文菜單顯示功能，界面內容豐富，整體直觀明了；掃描功能，顯著降低電容器及電抗器的升溫；運行保護、兩相失電時，不影響數據的采集、存儲、通訊。對過壓、欠壓、缺相、零序、溫度超限進行及時報警并做出相應動作；內設三相網絡分析儀，測量包括諧波在內的所有電力電網參數；備有通訊接口RS485/RS232 可與計算機通訊連接，進行遙測及遙控，真正實現無人值守。

◆ 完善的保護措施。過壓、欠壓、短路、速斷、防雷擊及操作過電壓等保護，保護措施齊全，自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。

▼一次系統圖

▼應用指南

◆ 適用系統標稱電壓：0.4、0.66、0.69、0.75、1.14KV

◆ RGCM-D 型低壓無功動態補償裝置采用三角型接線，適合于三相對稱性負荷的實時功率因數補償，對三相負荷進行跟蹤補償，三相同時投、同時切，三相補償容量相等。

◆ RGCM-DF 型低壓無功動態補償裝置采用星型接線，適用于三相不對稱負荷動態補償，采用的三相獨立控制技術解決了三相不平衡沖擊負荷補償?shù)募夹g。

◆  低壓無功動態補償裝置以其性能廣泛應用于電力、冶金、石化、汽車、造船、港運、機械制造、造紙、煙草、化工、煤炭、水泥建材、電氣化鐵路、地鐵、無軌電車等工業領域，同時也包括廣大居民日常工作、生活所用的電器設備。以及市政等用電負荷大、網壓波動大、無功電流大、三相平衡或不平衡等功率因素低的變配電站所。

▼使用條件

◆戶內使用，使用地點的海拔不高于2000 米。

◆周圍空氣相對濕度在最高溫度40℃時不超過60％，在較低溫度時，允許有相對濕度，（例如+20℃為90%）應考慮到由于溫度的變化可能會偶爾產生凝霧的影響。

◆安裝時垂直面的傾斜度不得超過5％，且整組柜列相對平整。

◆安裝場所應無劇烈震動和沖擊以及使電氣元件受腐蝕的場所。

◆ 用戶電網電壓波動不超過10％。

◆用戶如有特殊要求，可以與我公司協商解決。
