產品中心/ Product

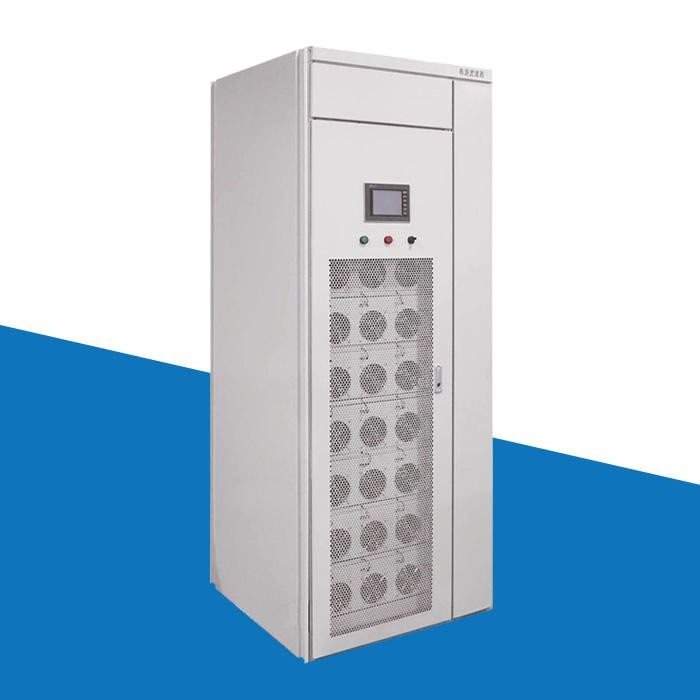

RGSVG充電樁無功補償諧波治理/h3>

產品描述

解決方案
1、牽引級IGBT模塊：
 ? 采用開關器件牽引級IGBT模塊。
 ? 較大的模塊裕量設計，提高設備可靠性和安全性。
 ? 基板，絕緣陶瓷襯底，耐功率、熱循環能力強。
 ? 牽引級IGBT模塊內部封裝電感低。
 ? 抗干擾能力強。
 2、直流鏈電容：
SVG采用IGBT專用直流鏈電容，該電容具有如下優勢：
 ? 低等效串聯電阻。
 ? 低等效串聯電感。
 ? 高紋波電流，長壽命。
 ? 1.6倍過壓能力。
 ? 高有效電流處理能力，免維護。
 ? 高溫條件下的電容特性好。
 3、功率單元：
 ? 主要包括IGBT、直流電容、緩沖吸收電路、驅動電路等。
 ? SVG的核心主電路，用以實現功率變換。
 ? 模塊化設計，功率單元的結構和電氣性能完全一致，可以互換。
 ? 插排式設計，方便組裝與更換。
 ? 統一風道設計，裝置散熱更加可靠。
 4、全數字控制系統：
 ? 采用DSP芯片。
 ? 實時檢測電網電壓、電流等參數，計算瞬時無功功率，實現動態跟蹤與補償。
 ? 控制系統采用模塊化設計。
 ? DSP控制板互為冗余備份。
作為一種充滿活力的新興技術，RGSVG裝置具有以下技術特點：
◆實時跟蹤，動態補償
 自動跟蹤補償電網無功波動，具有高度可控性和快速響應性，補償性能不受電網電壓波動影響，濾波特性不受系統阻抗的影響，可消除與系統阻抗發生諧振的危險。
◆多效功能，同時治理多種電能質量問題
    RGSVG裝置可以同時治理配電網中多種常見的電能質量問題，如功率因數超標、電流不平衡、電壓閃變和電流諧波等，改善電網供電質量，確保用戶設備安全、可靠運行，降低能耗、提高效率。
◆功率單元模塊化設計
 功率單元采用IGBT全橋PWM逆變器模塊化設計，相同模塊可以互換，抽屜式結構，維護簡單，更換快捷，提高了使用中的可靠性和可維修性。同時，由于采用了第三代IGBT和模塊化設計，使得功率單元具有體積小、效率高、可靠性高的特點。
◆ DSP智能控制
 采用高速DSP控制芯片，確保信號檢測和補償控制有效；兼具智能監控功能，裝置操控靈活，運行參數、工作狀態查詢方便，故障自動診斷。
◆體積小，重量輕
 由于無需高壓大容量的儲能元件，且不需要配備專門的濾波裝置，故RGSVG裝置具有體積小、重量輕。
◆ 完善的保護、診斷
 擁有完善的保護和故障診斷系統，可查閱、存儲、打印。
治理效果
 1、電氣特征 額定電壓（V） AC380/AC660±15%
 2、工作頻率（Hz） 50±5%
 3、電氣接線 三相三線
 4、CT的要求 需要3個CT，5VA，CT側二次電流為5A
 5、采樣周期 20ms
 6、裝置輸出額定容量 標準500kvar，可定制
 7、濾波能力高
 8、 無功補償 模式可選，自動容量控制
 9、 功率因數校正 可設定
 10、響應時間 20ms
 11、有功功率損耗 <3% 額定模塊功率下
 12、過載能力 120%
 13、多臺運行方式 并聯運行
 14、平均無故障時間 ≥10萬小時
 15、 控制特征 IGBT開關頻率 3600Hz
 16、 控制算法 具有自適應能力的領域篩選矢量補償算法
 17、 控制器 數字式DSP
 18、通信功能 采用Modbus遠程通訊協議，通信接口RS485/232和CAN總線
 19、控制連接 光纖，或電氣連接
 20、結構特征 防護等級 IP30
 21、顏色 RAL7035（淺灰色），可按要求提供其他顏色
 22、冷卻方式 強迫風冷
 23、 整體結構 落地式
 24、安裝方式 室內安裝，固定方式可選，電纜進線方式可選
 25、噪音 1m距離額定工況下≤65dB
 26、 一次進線方式 上進線或下進線
 27、 環境條件 環境溫度 -25℃~+55℃
 28、 存儲溫度 -40℃~+65℃
 29、相對濕度 無凝露
 30、 海拔高度 安裝海拔小于1000米
